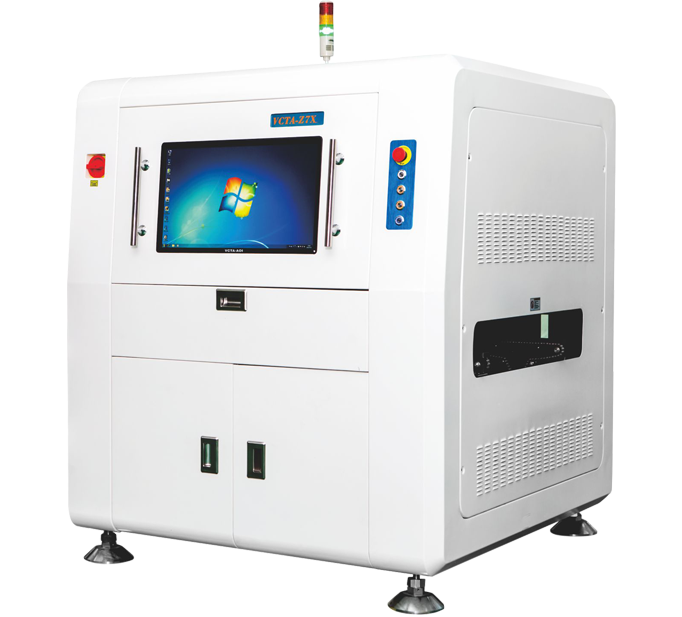

EN_ VCTA-Z7X

Flexible/Multi-function AOI

It can be placed at several quality controlling points in SMT Line to check 2D paste printing quality, inspect component defects before reflow soldering, inspect PCBA quality after reflip soldering and DIP wave soldering.

Multi-function Smart AOI
High-definition industrial recognition system,capature the defect any time

The patented technology control system of Z axis can inspect DIP process with various Heights.
Simple debugging algorithm, easy programming.
The automatic identification system for double top/bottom sides, and with automatic Mark point correction function.

Can automatically adjust the focus by lifting the vision module

VCTA-Z7X on the basis of traditional AOI increased the Z axis, can automatically adjust the focus by lifting the vision module, get the most clear image quality. The VCTA-Z7X can be used in the inspection of the SMT, wave soldering joint and very high plug-in components.

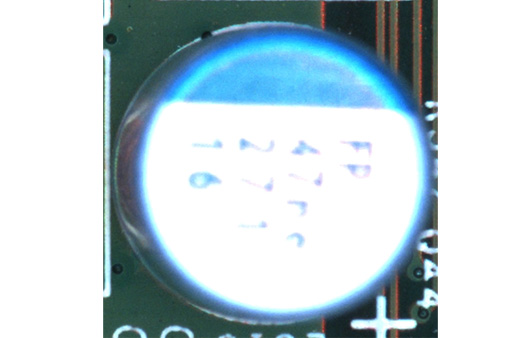

Z7X0 01 　　傳統AOI,高元件成相模糊

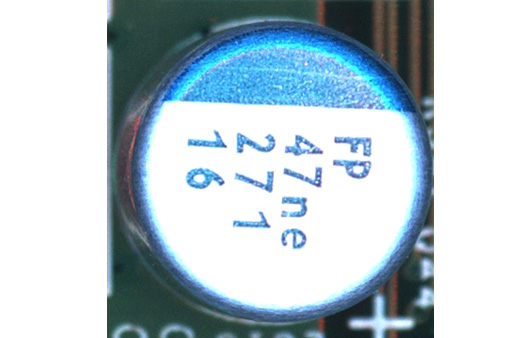

Z7X0 02 VCTA-Z7

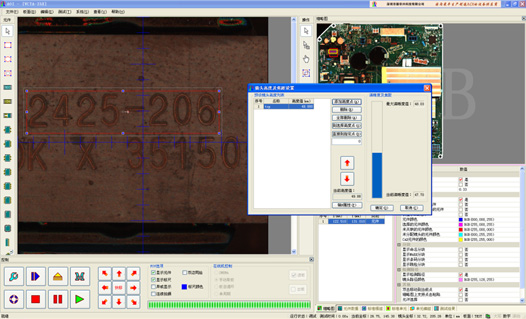

Set auto focus height parameter

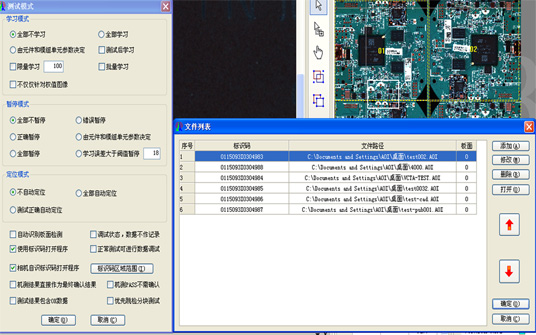

Automatic call the program

可在軟件中設置多個條碼/標識映射關系，可以自動調用相應的程序，并自動進行PCB正反面識別

Automatic call the program

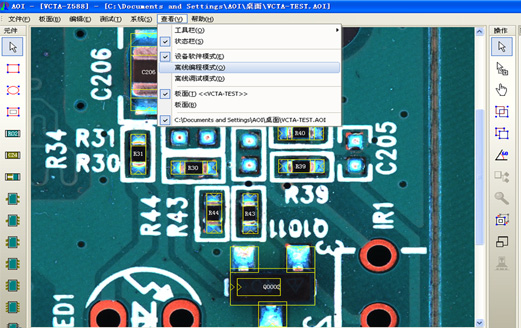

Multiple function software

Multiple function software, can do off-line programming and debugging on AOI machine

Offline programming and Offline debugging

Automatic call the program

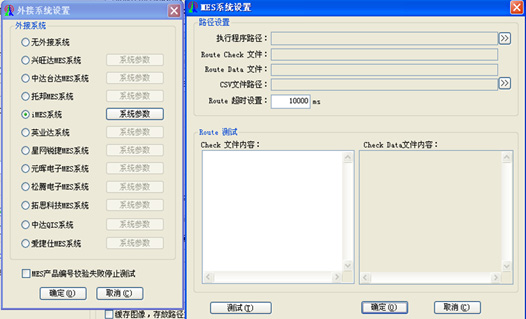

可與SPI或者其他輔助設備進行信號交換和數據通訊，可和客戶的生產管理系統無縫對接。

Automatic call the program

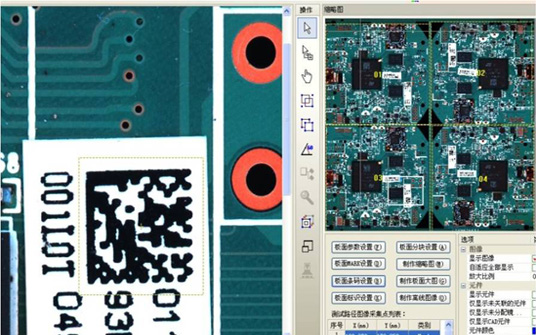

智能機器視覺控制系統

相機自動識別PCB條碼（1D&2D條碼）及機打標簽，可支持多種數據組合模式，數據自動分類，
所有數據源嚴格對應檢測信息，數據可追溯性強

智能機器視覺控制系統

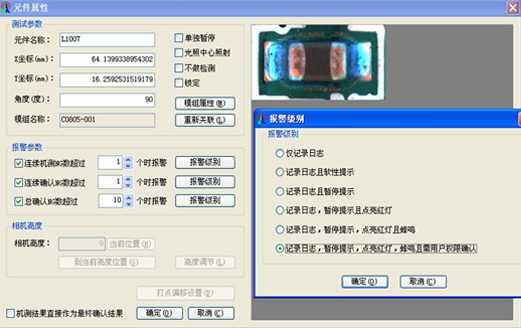

Intelligent data alarm function

According to the user's production management needs to control the data, special alert information needs to be recognized by administrator, to ensure strict control the product quality.

Intelligent data alarm function

Inquiry online

0755-61519009/61519062

類別	項目		規格參數
視覺識別系統	判別方法		結合權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化，OCR/OCV等多種算法
	攝像機		全數字高速彩色攝像機，分辨率：15微米（另有20,12,10微米可選）
	光源		R-GB元三色環形LED結構光源
	鏡頭		工業遠心鏡頭
	圖像處理速度		~250ms
	檢測內容		缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、處理器插座針腳檢測（缺針腳、針腳歪斜）
	可檢測最小元件及間距		01005 & 0.3mm pitch
機械系統	PCB 傳送系統		皮帶傳送系統（可選配鏈條傳動），進板方式左右可切換?；骞潭ǚ绞剑簭南轮辽蠆A板固定。自動進出板和自動寬度調整，符合SMEMA標準，軌道高度900±20mm。
	PCB尺寸		65×65mm~510×460mm(可根據客戶要求定制其他尺寸)
	PCB厚度		2mm～8mm
	PCB翹曲度		<2mm
	零件高度		TOP<50mm, BOT＜30mm
	X、Y平臺及Z軸	驅動設備	交流伺服電機系統，相機在X/Y/Z方向移動
		定位精確度	<10μm
		移動速度	500mm/s
		Z軸	可調高度：50mm～100mm，安全高度50mm
			可識別元件高度：1mm～50mm
			調節方式：自動調節
軟件系統	操作系統		Microsoft Windows 7 X64
	識別控制系統	特點	實時建立標準圖像，自動計算數據及誤差閥值。Mark定位校正，CAD導入自動補償，可根據檢測需求自定義組合元件檢測算法
		操作	圖形化編程，所見及所得。中文/英文，繁體/簡體
		離線編程	支持離線編程和離線調試
聯網功能			可以和NG終端聯網，可在REPAIR STATION 檢查，維修PCBA 錯誤
控制系統	電腦主機		工業控制計算機，Intel I7CPU，16G內存，1TB硬盤
	顯示		23 inch TFT
	多機臺控制		可通過控制終端控制多臺同型號設備
其他參數	氣源		0.5mpa, 70cm3/min
	機械外形尺寸（長寬高）		115×120×159cm
	重量		~680kg
	電源		交流220伏特+/-10%，頻率50/60Hz，額定功率1300W,自帶UPS不間斷電源
	使用環境		溫度10-40℃，濕度 30-80%RH

<td>

缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、處理器插座針腳檢測（缺針腳、針腳歪斜）

</td>

<td>

有無、偏斜、少錫多錫、斷路、污染

</td>

</tr>

<tr>

<td>

零件缺陷

</td>

</tr>

<tr>

<td>

焊點缺陷

</td>

<td>

錫多、錫少、連錫,銅箔污染等（符合RoHS 無鉛焊接檢測要求）

</td>

</tr>

<tr>

<td>

波峰焊檢測

</td>

</tr>

三維立體成像

三維立體成像是相位調制輪廓測量技術（PMP）基于結構
光柵正弦運動投影，離散相移獲取多幅被照射物光場圖像，
再根據多步相移法計算出相位分布，最后利用三角測量等方
法得到高精度的物體外形輪廓和體積測量結果。

真彩色的三維立體影像顯示。

快速編程

快速編程是支持RS274-D、RS274-X格式的Gerber文件及
支持dxf格式的CAD文件，導入文件后自動創建焊盤信息，
只需設置檢測參數即可完成編程。

全面詳盡的SPC分析系統

SPC統計分析是利用統計方法對過程中的各個階段進行過程控制，通過對測試信息的分析反饋，來促進前工序工藝的改良，以達到預防不良。操作者可以直觀的通過餅狀圖或者柱形圖等查看到測試信息的綜合統計。

統計信息可以輸出Html，Excel或Image等格式。
