專業提供自動光學檢測設備（AOI）、錫膏檢測儀（SPI）、
自動焊接機器人及鐳射激光設備的高新技術企業
0755-61519009/29545697
| 類別 | 項目 | 規格參數 | |
| 視覺識別系統 |
判別方法 |
結合權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化，OCR/OCV,錫珠檢測，插針分析等多種算法 |
|
|
攝像機 |

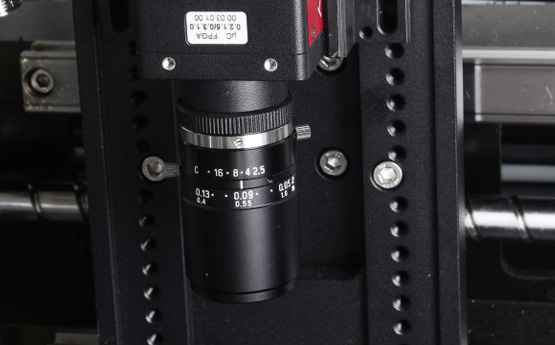

全數字高速彩色攝像機，1500萬像素 分辨率：20微米/15微米/10微米可選 | ||
| 光源 |

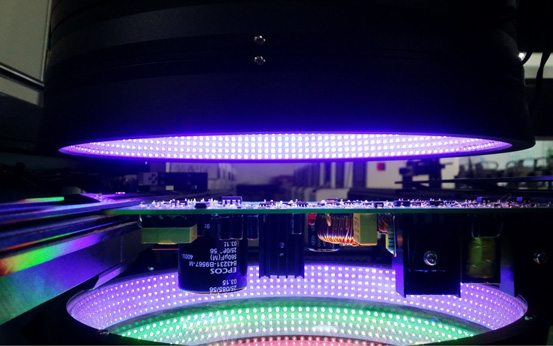

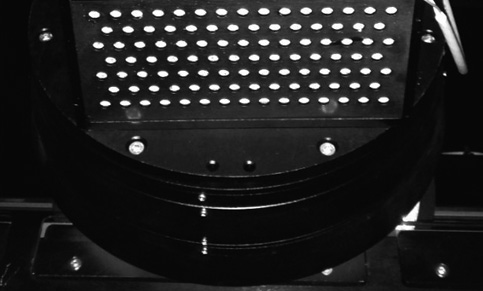

環形塔狀架構，超亮紅綠藍LED頻閃光源 |
||
| FOV | 40.96mm×40.96mm | ||
|
圖像處理速度 |
0201元件 |
<6.5ms |
|
|
每畫面處理時間 |
<200ms |
||
|
檢測內容 |
錫膏印刷 |
有無、偏斜、少錫、多錫、斷路、污染 |
|
|
零件缺陷 |
缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 | ||
|
焊點缺陷 |
錫多、錫少、連錫、銅箔污染等（符合RoHS 無鉛焊接檢測要求） |
||
|
可檢測最小元件及間距 |
01005& 0.3mm pitch |
||
| 機械系統 | PCB 傳送系統 | 基板固定方式：bottom-up 固定， 頂針功能可校正大板彎曲。自動進出板和自動寬度調整系統，符合SMEMA標準。軌道高度900±20mm | |
| PCB尺寸 |
50×50mm~510×460mm 50×50mm~510×485mm(可根據客戶要求定制更大尺寸) |
||
| PCB厚度/重量 |
0.5mm – 3.0mm/3kg |
||
|
PCB翹曲度 |
<2mm （有夾具輔助矯正變形） |
||
|
零件高度 |
Top≤30mm，Bottom≤35mm（特殊要求可訂制） |
||
|
最小零件 |
010015chip |
||
| X、Y平臺 | 驅動設備 | 交流伺服電機系統,Camera在x/y方向移動（PCBA固定不動可利于錫膏印刷和貼片之后的檢查） | |
| 定位精確度 | <10um | ||
| 移動速度 | 700mm/s | ||
| 軟件系統 | 操作系統 | Microsoft Windows7 X64 | |
|
識別控制系統 |
特點 | 實時建立標準圖像，自動計算數據及誤差閥值。權值成像數據差異分析技術，學習Ok樣品，CAD導入，測試數據統計反饋、標準元件庫功能 | |

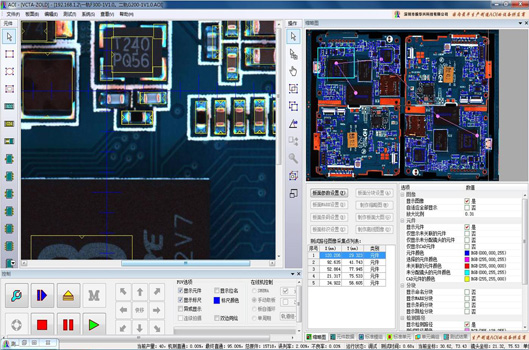

| 操作界面 | 圖形化編程，所見及所得。中文/英文，繁體/簡體 | ||
| 聯網功能 | 可以和NG終端聯網，可在REPAIR STATION 檢查，維修PCBA 錯誤 | ||
| 控制系統 | 電腦主機 |
工業控制計算機，Intel四核CPU，16G內存，2TB硬盤 |
|
| 顯示輸出 | 24英寸液晶寬屏顯示器 | ||
| 網絡通訊 | 支持TCP/IP及Microsoft 網絡系統 | ||
| 軟件中央控制 | 支持中央數據控制，可遠程判斷多臺設備的測試信息。 | ||
| 其他參數 | 氣源 | 0.5mpa,40cm3/min | |
| 機械外形尺寸（長*寬*高） | 131cm*129cm*169cm(高度含地腳不含信號燈,以實際尺寸為準) | ||
| 重量 | ~1250kg | ||
| 電源 | 交流220伏特±10%，頻率50/60Hz，額定功率1200W,自帶UPS不間斷電源 | ||
| 使用環境 | 溫度10-40℃，濕度 30-80%RH | ||
