PRODUCTS

專業提供自動光學檢測設備（AOI）、錫膏檢測儀（SPI）、
自動焊接機器人及鐳射激光設備的高新技術企業

VCTA-S910 / D910 在線3D AOI

基于光學原理對SMT貼裝零件與焊點進行2D& 3D影像數據分析檢測的設備

1
2
3
4

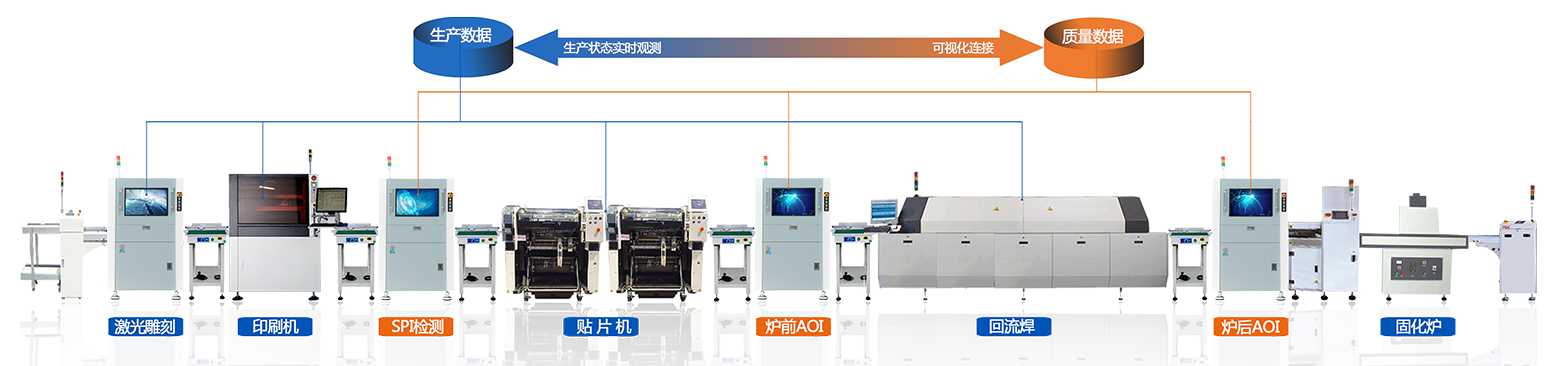

靈活/多用途的AOI

不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的
錫膏質量檢查，回流焊接前的元器件測定，回流焊接后PCBA的工藝品質檢
查，以及手插件波峰焊接后的檢查

lst

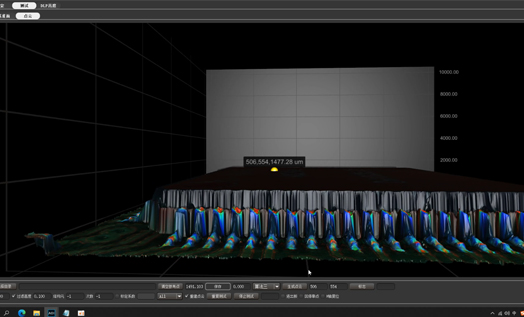

集成優秀檢測算法，更針對IC引腳浮高/翹腳

特有的三維點云重建技術可大大提高檢測精度和檢測能力，可有效的覆蓋2D檢測盲區，2D難以檢測的IC翹腳，零件的浮高可達100%的檢出率。

S920 01

進口1200萬像素CoaxPress超高速相機

采用高分辨率工業鏡頭，支持189幀/秒采集幀率，最小可實現8μm分辨率（標配15μm），擁有超大FOV環形WRGB光源，保證圖像采集的效率和效果。

shexiangtou1

shexiangtou2 01

bujian 01

高精度控制平臺

運動平臺采用直線電機結構，運動高速、平穩、無振動、無噪音，配合高精密光柵尺構成全閉環反饋系統，重復運動精度可達到1um。

均采用國際知名品牌

實現360°無死角的數字投影。

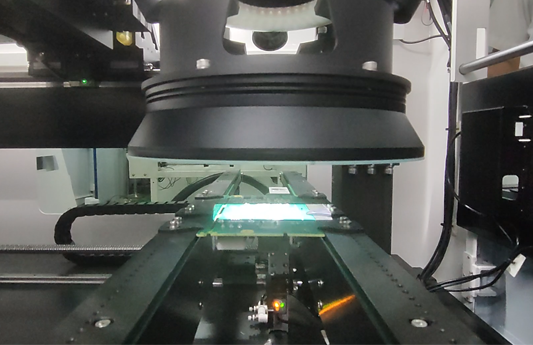

3D AOI標配4套1080P的數字投影單元，基于莫爾條紋的N步相移算法，可提供微米級的精度。通過軟件控制實現多頻數字條紋投射。

20220622112301

一人多機，智能通訊

中央服務器模式，可通過中央控制服務器收集所有機臺的測試信息，便于生產的綜合管理，多臺設備只需要一位操作人員。

集中控制和數據采集

在線詢單

0755-61519009/29545697

運動平臺采用直線電機結構，運動高速、平穩、無振動、無噪音，配合高精密光柵尺構成全閉環反饋系統，重復運動精度可達到1um。

類別	項目		規格參數
	型號		S910	D910
影像系統 Vision System	攝像頭 Camera		高速CCD攝像機，1200萬像素 High-Speed CCD 12MP
	鏡頭 Lens		工業鏡頭 Industrial Lens
	投影單元 Projection system		4向投影光柵 4 directional projection gratings
	光源 Light		環形RGBW 四色LED光源 Ring RGBW LED Light
	光學解析度 Resolution		15μm （可選12μm,10μm,8μm）
	FOV		60mm45mm(15μm）/ 4030mm（10μm）
檢測能力 Performance	3D高度測量范圍 3D Height measurement range		15 mm
	高度分辨率 Height resolution		0.4μm
	高度檢測精度 Height Accuracy on a Certificated Target		±3μm
	XY偏移檢測精度 Shift Accuracy on X & Y Position		±10μm
	重復性和再現性 GR&R		<1%@3sigma
	檢測不良類型 Inspection Type		缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損，多錫，少錫，短路，尺寸 Missing, shift, skewed, tombstone, billboard, overturned, reversed polarity, wrong, damaged, Overflow, insufficient, short, dimension.
	板彎補償 PCB Warpage		±5mm (2%)
設備參數 Machine parameters	軌道形式 Conveyor Type			雙軌，1軌為定軌，2,3軌道自動調節，4軌手動調節（1,4軌最大寬度690mm)
	檢測基板尺寸范圍 Board size range		雙軌道可同時進出PCB尺寸：50×50 mm~510×320 mm, 單軌道可測最大PCB尺寸50×50mm~510×580mm 可通過分段遞進式檢測2200mm長的基板（需要匹配前后的雙軌接駁臺執行分段功能）
	零件上下限高 Top side/Bot side clearance		40 / 40 mm
	軌道高度 Conveyor Height		900±20mm
	尺寸(寬深高) Dimension（WDH）		1200 * 1520* 1656mm （高度不含三色報警燈）
	重量 Weight		950kg
	電源 Power supply		220±10%，50/60Hz， 1.3KVA
	氣源 Air Supply		0.5mpa,40cm3/min
	操作系統 Operation System		Windows 10 Pro
	主機參數 PC parameters		CPU: Intel I9，RAM:128GB，HDD:1TB SSD+2TB HDD，GPU: GTX1060
	顯示器 Display		24” LED
	界面顯示 Result		2D/3D真彩圖 2D/3D true color

三維立體成像

三維立體成像是相位調制輪廓測量技術（PMP）基于結構
光柵正弦運動投影，離散相移獲取多幅被照射物光場圖像，
再根據多步相移法計算出相位分布，最后利用三角測量等方
法得到高精度的物體外形輪廓和體積測量結果。

真彩色的三維立體影像顯示。

快速編程

快速編程是支持RS274-D、RS274-X格式的Gerber文件及
支持dxf格式的CAD文件，導入文件后自動創建焊盤信息，
只需設置檢測參數即可完成編程。

全面詳盡的SPC分析系統

SPC統計分析是利用統計方法對過程中的各個階段進行過程控制，通過對測試信息的分析反饋，來促進前工序工藝的改良，以達到預防不良。操作者可以直觀的通過餅狀圖或者柱形圖等查看到測試信息的綜合統計。

統計信息可以輸出Html，Excel或Image等格式。

我們還有更多軟件功能

條碼/二維碼識別

壞點跳躍功能

統計報表導出

錫膏明細列表查詢

PCB列表查詢

PCB查詢對比功能

NG分析功能

自動統計CPK功能
