紅膠檢測
本設備，除了可支持常見的3D錫膏檢測之外， 還可以同時對紅膠工藝進行檢測，支持漏印、 溢膠、多膠、少膠等不良檢測，并顯示全彩色 不良點圖像，便于定位。
專業提供自動光學檢測設備（AOI）、錫膏檢測儀（SPI）、
自動焊接機器人及鐳射激光設備的高新技術企業

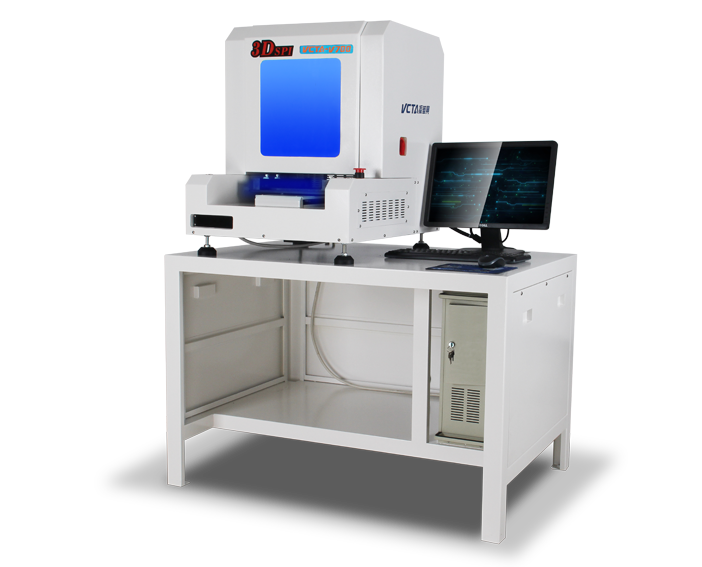

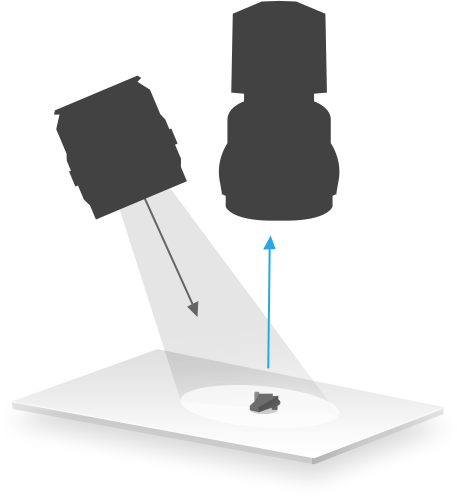

相位調制輪廓測量技術（PMP）基于結構光柵正弦運動投影，
離散相移獲取多幅被照射物光場圖像，再根據多步相移法計算
出相位分布，最后利用三角測量等方法得到高精度的物體外形

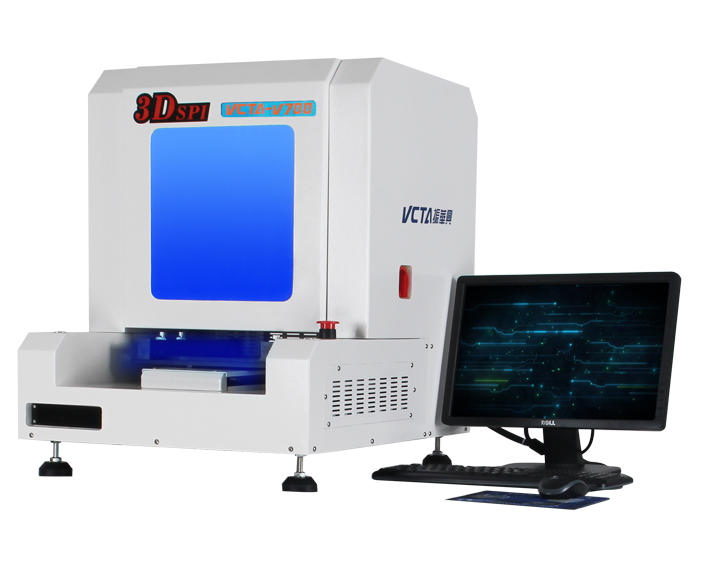

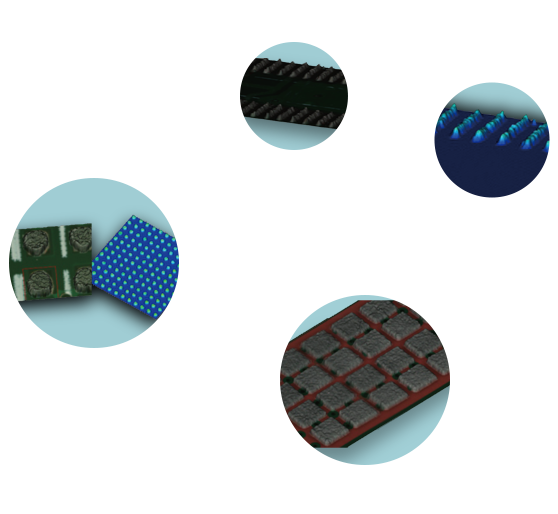

輪廓和體積測量結果。真彩色的三維立體影像顯示
本設備，除了可支持常見的3D錫膏檢測之外， 還可以同時對紅膠工藝進行檢測，支持漏印、 溢膠、多膠、少膠等不良檢測，并顯示全彩色 不良點圖像，便于定位。
無需Gerber和CAD文件，只要提供裸板， 即可實現自動學習編程，軟件自動提取 檢測框數據，用戶對其進行適當編輯， 并且設置檢測參數和容許值即可。
利用三維板彎補償技術對FOV內離散 的參考點進行曲面擬合，在檢測過程中 進行實時補償。不需要移動Z軸， 移動檢測速度更快。
相機可自動識別PCB上 檢測面的條碼（一維/二維）， 便于產品品質的追溯。
可以通過離線編程軟件導入Gerger、 CAD等數據進行遠程編程， 編程時間不超過5分鐘
有些gerber文件中的開孔大小和形狀， 并不一定跟鋼網開孔完全一致，此時，可以 通過學習模式，手動調整檢測框的數據 （位置、大小、形狀等）。
針對gerber文件中沒有mark點數據 的情形，或者裸板編程時，可以支持通過 定義虛擬mark，然后設置PCB板上的 任何真實mark點作為檢測定位點
0755-61519009/29545697
| 類別 | 項目 | 規格參數 | |
| 檢測系統 | 攝像頭 | 全數字高速攝像機，500萬像素 | |
| 光源 | 環形LED光源 | ||
| FOV | 29mm*29mm(18μm） | ||
| 每畫面處理時間 | <0.6s | ||
| 檢測內容 |
錫膏印刷/紅膠印刷：體積、面積、高度、形狀、偏移、連錫、溢膠 |
||
| 缺陷類型 | 有無、偏移、多錫、少錫、連錫、拉尖、塌陷、異形、金手指、高度不足、高度超出、溢膠、膠量不足等 | ||
| 錫膏高度范圍 | 30~400um | ||
| 錫膏尺寸范圍 | 0.15mm×0.15mm~10mm×10mm | ||
| 高度檢測精度 | 1μm（基于實際錫膏與3D校正塊） | ||
| 重復性（體積/面積/高度） | <1μm@3sigma | ||
| 重復性和再現性 | <10% | ||
| 軟件系統 | 操作系統 | Windows 7 | |
| 識別系統 | 特點 |
3D單光柵投影頭 |
|
| 操作界面 | 圖形化編程，操作便捷，可切換英、繁、簡體系統 | ||
| 界面顯示 | 2D/3D真彩圖 | ||
| MARK | 可選擇2個常用的Mark點，拼板可選擇多Mark功能，支持bad mark跳躍功能 | ||
| 編程 | 支持Gerber、CAD導入，支持離線編程和手動編程 | ||
| SPC | 離線SPC | 支持 | |
| SPC報表 | 任意時間段報表 | ||
| 直方圖/控制圖 | 體積、面積、高度、偏移 | ||
| 可導出內容 | 報表（Excel）、圖片（jpg、bmp ） | ||
| 機械系統 | PCB板放置 | 手動取放 | |
| PCB尺寸 | 25mmx60mm`250mmx300mm(可根據客戶要求定制更大尺寸） | ||
| PCB厚度 | 0.3mm~3mm | ||
| X、Y平臺 | 驅動設備 | 交流伺服電機系統 | |
| 定位精確度 | <1μm | ||
| 移動速度 | 700mm/s | ||
| 控制系統 | 電腦主機 | 工業控制計算機：Intel高端四核CPU，8GDDR內存，1T硬盤 | |
| 顯示輸出 |
19英寸液晶寬屏顯示器 |
||
| 其他參數 | 機械外形尺寸（長*寬*高） | 82cmx65cmx76cm | |
| 重量 | 約75公斤 | ||
| 電源 | AC220V±10%，50/60Hz，450W | ||
| 工作環境 | 溫度10-40℃，濕度 30-80%RH | ||
條碼/二維碼識別
壞點跳躍功能
統計報表導出
錫膏明細列表查詢
PCB列表查詢
PCB查詢對比功能
NG分析功能
自動統計CPK功能
